產品簡介:

概述

JZJ2BV系列羅茨－水環真空機組，是以羅茨真空泵（又名羅茨增壓泵）為主泵，以雙級水環式哀空泵為前級泵，通過電接點真 空表 電接點壓力表來實現羅茨真空泵 水環式真空泵的自動啟閉，自動保護及整套機組的安全保護的真空獲得設備。 它除了具有一般羅茨頁空泵機組的某些特點外，由千采用水環式頁空泵作為前級泵，所以它特別適用千抽除含有較多水蒸汽及有一定腐蝕性氣體的工業流程中，例如干燥、脫水 蒸發 蒸溜、結晶等工藝流程。 由千水環式頁空泵的極限真空遠比油封機械泵低，所以用水環式頁空泵作前級泵的羅茨頁空泵水環泵機組的極限頁空，比用油封機械泵作前級泵的羅茨真空泵油封機械泵機組的極限真空低。本型號三級機組的極限真空為25Pa,二級機組的極限真空為 400Pa,但這樣的極限真空對上述工業流程的要求已完全可以滿足了。

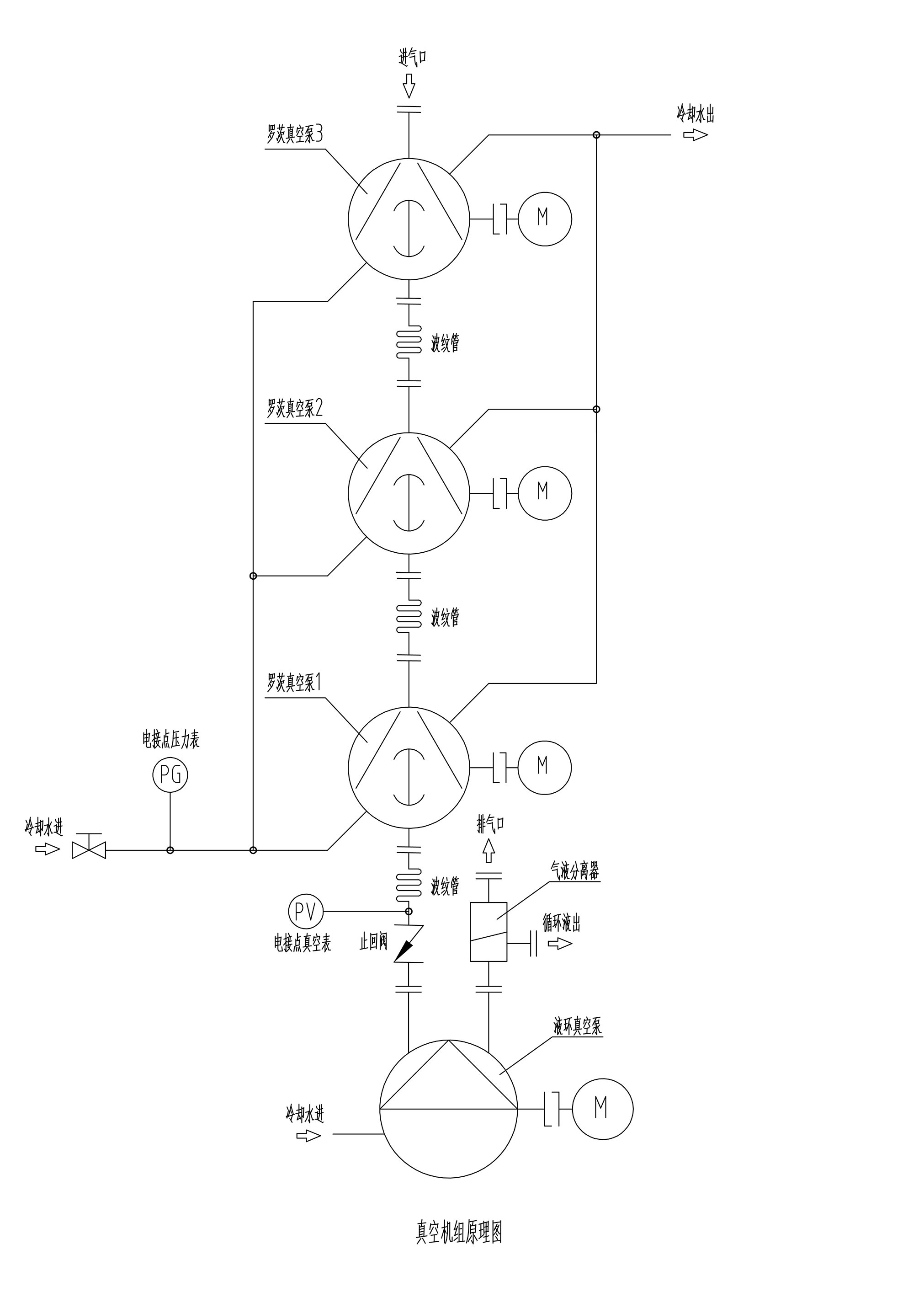

工作原理及結構特點

JZJ2BV型機組主要是由兩大部分組成。即泵部分（抽氣部分）和電源控制部分。JZJ2BV三級機組的泵部分是由兩臺羅茨真空泵和一臺雙級水環 式頁空泵三級串聯而成，其中雙級水環泵叫做前級泵，與被抽容器相聯的 羅茨頁空泵叫做主泵級，與前級和主泵級相聯的一級羅茨頁空泵叫做中間級，如果去掉中間級羅茨真空泵，就構成JZJ2BV二級機組。三級機組的極限真空可比二級機組的極限真空提高—個數雖級而進入25Pa或更高。 由千普通型羅茨真空泵不能在大氣下起動，故須在其排氣端預先抽成真 空，然后再起動，所以在羅茨真空泵出口須配備前級真空泵（簡稱前級泵）作為預抽泵。對千JZJ2BV三級機組而言，主泵級的前級泵是中間級，中間級的前級泵為雙級水環泵。對千JZJ2BV二級機組而言，主泵級的前級泵即為雙級水環泵。 各級真空泵之間抽速比（后級泵抽速與前級泵抽速相比）要符合一定的比例?？紤]到在高抽速比下前級泵配用功率和抽排氣能力的不足對后級真空 泵的不利影響。一般抽速比不宜大千3,而以取抽速比為2左右為佳。 由千羅茨頁空泵具有優良的抽氣特性（在低壓下具有大的抽速），且在羅 茨真空泵的極限頁空范圍內使用羅茨頁空泵作為后級泵，總能比前級頁空 泵提高一個數岱級的真空度（如前級真空度為100Pa,那未使用羅茨真空 泵作后級泵，就可提高到10Pa,余類推）。由于羅茨真空泵的轉子與轉子，轉子與泵腔均無機械接觸，無須潤滑，故其功率損耗就明顯小千具有相同抽速的其它類型機械遼空泵。又由千JZJ2BV型機組配備雙級水環泵作為其前級泵，所以對抽除具有一定腐蝕性 含水蒸汽益大的工業流程特別適宜。

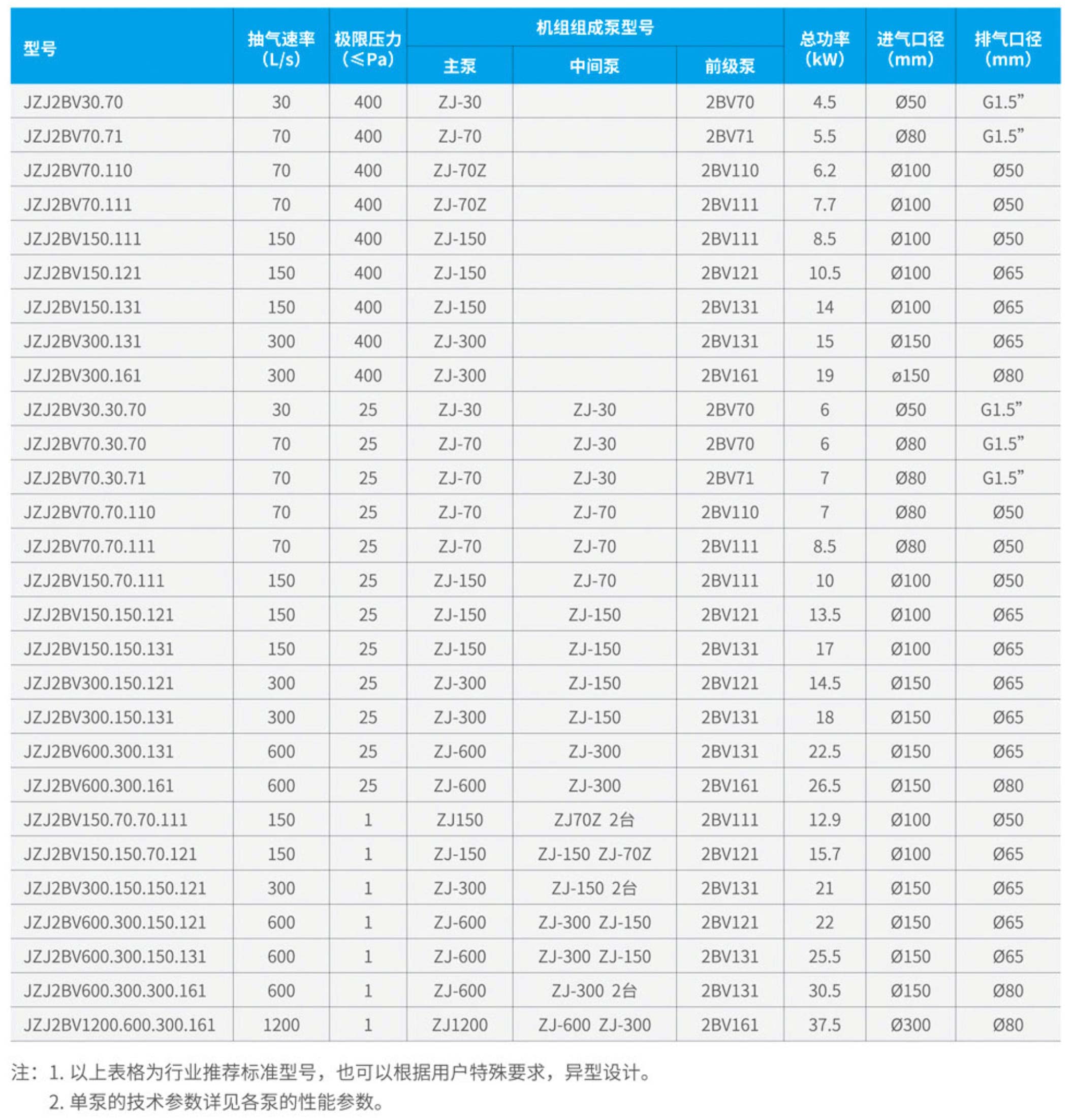

性能及規格

工作方式
